Panasonic Plc ความกว้าง 2.5m Rebar Mesh Panel เครื่องเชื่อม
สถานที่กำเนิด | จีน |
---|---|
ชื่อแบรนด์ | DIXUN |
ได้รับการรับรอง | CE |
หมายเลขรุ่น | DX-GWC-2500 |
จำนวนสั่งซื้อขั้นต่ำ | หนึ่งชุด |
รายละเอียดการบรรจุ | <i>The Rebar Mesh Panel Production Line is nude packing.</i> <b>สายการผลิตแผงตาข่ายเหล็กเส้นเป็นบรรจ |
เวลาการส่งมอบ | 30 วันทำการ |
เงื่อนไขการชำระเงิน | แอล/C, ที/ที |
สามารถในการผลิต | 6-8 ชุดต่อเดือน |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
WhatsApp:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xชื่อผลิตภัณฑ์ | สายการผลิตแผงตาข่ายเหล็กเส้น | เส้นผ่านศูนย์กลางลวด | 5-12 มม. |
---|---|---|---|
แรงดันไฟฟ้า | 380V/220V/415V/440V | การรับประกัน | 2 ปี |
ความเร็วในการเชื่อม | 40-70 ครั้ง/นาที | ความจุสูงสุด | 150kva * 12 ชิ้น |
ความกว้างของตาข่าย | Max. แม็กซ์ 2.5m 2.5m | ความยาวตาข่าย | Max. แม็กซ์ 12m 12m |
ระบบควบคุม | การควบคุม PLC | สภาพ | ใหม่ |
ช่องว่างลวดตามยาว | 100-250mm | ช่องว่างลวดข้าม | 50-300mm |
แสงสูง | เครื่องเชื่อมแผงตาข่าย panasonic,เครื่องเชื่อมแผงตาข่าย plc,เครื่องเชื่อมตาข่ายเหล็กเส้นกว้าง 2.5 เมตร |
Panasonic PLC ความกว้างตาข่าย 2.5m เครื่องเชื่อมแผงตาข่ายเหล็กเส้น
เครื่องเชื่อมแผงตาข่ายเหล็กเส้นบทนำ:
เครื่องเชื่อมแผงตาข่ายเหล็กเส้น DX-GWC-2500 เป็นอุปกรณ์พิเศษสำหรับทำตาข่ายเสริมแรงเครื่องเชื่อมแผงตาข่ายเหล็กเส้นใช้หลักการของการเชื่อมจุดต้านทานหลายขั้วไฟฟ้าเพื่อเชื่อมแถบตามยาวและตามขวางของเหล็กเส้นเป็นตาข่ายที่แน่นหนาตามข้อกำหนดที่กำหนดไว้ เครื่องเชื่อมแผงตาข่ายเหล็กเส้นใช้เทคโนโลยีการควบคุมแบบซิงโครนัสแบบอิเล็กทรอนิกส์กำลัง , เวลาในการเชื่อมและการเชื่อมแบบควบคุมแยกต่างหากได้รับการจัดการโดยระบบควบคุมอัตโนมัติ, ส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักร, การทำงานที่ชาญฉลาด, การทำให้มีมนุษยธรรมแยกหม้อแปลงเชื่อมเพื่อลดความต้องการของหม้อแปลงไฟฟ้า
คุณสมบัติเครื่องเชื่อมแผงตาข่ายเหล็กเส้น:
1. ลวดข้ามเป็นลวดตัดล่วงหน้า ลวดข้าม โดยให้อาหารอัตโนมัติแบบโรตารี่
2. เซอร์โวมอเตอร์ใช้ในระบบดึงตาข่ายเพื่อความถูกต้องของตาข่าย
3. ลวดเชื่อมของเครื่องเชื่อมลวดตาข่ายที่ป้อนจากถังหลายถังซึ่งมีความจุมากกว่าถังแบบเดิมถึงสองเท่า
4. สายการผลิตแผงตาข่ายเหล็กเส้นเพิ่มตาข่ายลวดหมีและอุปกรณ์พกพาที่ทำให้การทำงานสะดวกยิ่งขึ้น
ระบบดึงตาข่าย
ประกอบด้วยจาน blanking, gantry, chain link mesh netting machine และนำรถ (หรือลูกกลิ้งนำทาง) flipper ( stacker-turner) เป็นอุปกรณ์เสริม
ความยาวสูงสุดของแผงตาข่าย:12ม. ถ้าความยาวของตาข่ายเหล็กเสริมคือ 12 เมตรหรือนานกว่านั้น จะต้องปรับแต่งเอง
หน่วยตำแหน่งตาข่าย CNC
การใช้หน่วยตำแหน่งตาข่ายเป็นการป้อนตาข่ายเชื่อม ในเวลาเดียวกันให้แน่ใจว่าระยะห่างของเส้นลวดที่ต้องการ ซึ่งปรับระยะห่างของเส้นขวางตามการตั้งค่าอัตโนมัติ ระบบตำแหน่งตาข่าย CNC สามารถปรับระยะห่างของเส้นลวดได้โดยอัตโนมัติ และสามารถบันทึกข้อมูลในระบบ ทำให้สะดวกและแม่นยำในการปรับระยะห่างระหว่างเส้นลวด
หน่วยป้อนลวดข้าม (pre-cut)
มันถูกติดตั้งที่ด้านบนของชุดอุปกรณ์ตาข่ายกริด มันประกอบด้วยแพลตฟอร์มเดิน หน่วยซ้อนลวดข้าม อุปกรณ์กระจายลวด และอุปกรณ์ป้อนลวด
อุปกรณ์จ่ายไฟและการป้อนลวดขับเคลื่อนด้วยระบบนิวแมติกภายใต้การทำงานโดยระบบควบคุมไฟฟ้า ป้อนลวดข้ามอัตโนมัติโดยไม่ต้องใช้แรงงานคนมันถูกออกแบบมาสำหรับลวดไขว้ที่ป้อนจากลวดพรีคัท
ระบบเชื่อม
ระบบเชื่อมประกอบด้วยชั้นวาง หม้อแปลงเชื่อม กระบอกอัดแรงดัน การรวมอิเล็กโทรดบน การรวมอิเล็กโทรดล่าง ตัวระบุตำแหน่งแม่เหล็กแบบไขว้ ตัวยกตาข่าย การรวมสายยึดสาย ระบบนิวเมติก ระบบระบายความร้อนด้วยน้ำ และอะไหล่อื่น ๆ
วัสดุเชื่อม: ลวดรีดเย็น, ลวดกลมรีดเย็น, ลวดรีดร้อน
พารามิเตอร์ทางเทคนิคเครื่องเชื่อมแผงตาข่ายเหล็กเส้น:
แบบอย่าง | DX-GWC-2500 |
เส้นผ่านศูนย์กลางลวด | 5-12 มม. |
ช่องว่างลวดตามยาว | 100-250mm |
ช่องว่างลวดข้าม | 50-300mm |
ความยาวของแผงตาข่าย | 3-12m |
ความจุสูงสุด | 150KVA*12PCS |
จำนวนอิเล็กโทรดเชื่อม | 24PCS |
การให้อาหารถังข้ามสาย | อัตโนมัติ |
อุปกรณ์แผงตาข่ายล้ม | อัตโนมัติ |
ความเร็วในการเชื่อม | 40-70 ครั้ง/นาที |
ขนาดเครื่อง | 23*3.4*2.1m |
น้ำหนักเครื่อง | 14T |
แหล่งจ่ายไฟ | 300KVA |
การใช้พลังงาน | 22KW/ชั่วโมง |
การใช้งานเครื่องเชื่อมแผงตาข่ายเหล็กเส้น:
การประยุกต์ใช้แผงตาข่ายเหล็กเส้นถูกนำมาใช้กันอย่างแพร่หลายในวิศวกรรมปูนซีเมนต์ทางหลวง วิศวกรรมสะพาน วิศวกรรมอุโมงค์ วิศวกรรมทางหลวง

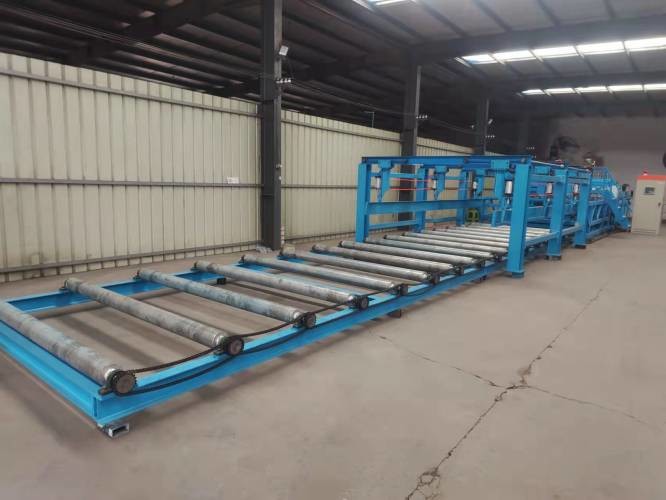

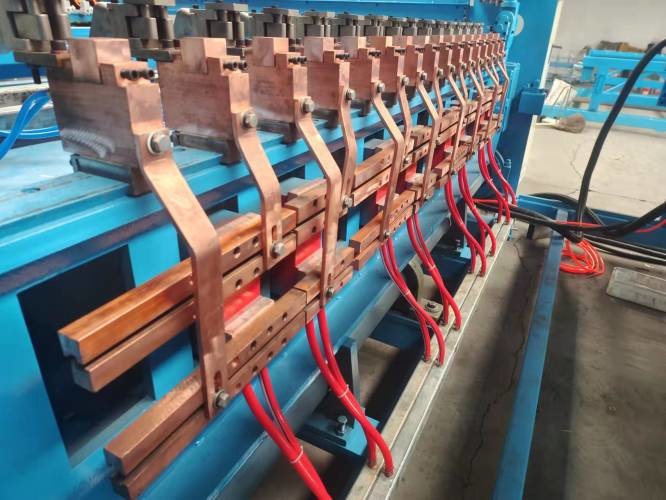

เครื่องเชื่อมแผงตาข่ายเหล็กเส้นรูปถ่าย:
