เครื่องปั่นเครือเสริม 5-12 มม / เครื่องปั่นแผ่นเครือเสริมคอนกรีต BRC

เครื่องเชื่อมตาข่ายเสริมแรง 5-12 มม. / เครื่องเชื่อมแผงตาข่ายเสริมคอนกรีต BRC

เปิดตัวเครื่องเชื่อมตาข่ายเสริมแรงขนาด 5-12 มม. / เครื่องเชื่อมแผงตาข่ายเสริมคอนกรีต BRC

เครื่องเชื่อมลวดตาข่ายเสริมแรงจะเชื่อมลวดเหล็กเข้ากับตาข่ายโดยอัตโนมัติสำหรับการก่อสร้าง ควบคุมโดย PLC สามารถจับยึดและเชื่อมทางแยกของลวดได้อย่างแม่นยำโดยใช้กระแสไฟฟ้าและแรงดัน เครื่องดึงและตัดตาข่ายอย่างต่อเนื่องเพื่อการผลิตที่มีประสิทธิภาพ มีความเร็วในการเชื่อมสูง ขนาดที่แม่นยำ การทำงานประหยัดพลังงาน และการควบคุมหน้าจอสัมผัสที่ง่ายดาย รองรับโดยเซอร์โวมอเตอร์และกระบอกลมเพื่อประสิทธิภาพที่มั่นคง

คุณสมบัติของเครื่องเชื่อมตาข่ายเสริมแรง 5-12 มม. / เครื่องเชื่อมแผงตาข่ายเสริมคอนกรีต BRC

1. การออกแบบใหม่ช่วยเพิ่มเอาท์พุตได้ 20% ลดการใช้อากาศลง 30% ลดขนาดกระบอกสูบลง 60% ให้แรงดัน 570KG ประหยัดพลังงาน 50% และทำให้การเชื่อมต่อวาล์วง่ายขึ้น

2. ท่อเหล็กพิเศษช่วยให้ป้อนลวดเส้นได้ง่าย เซอร์โวส่งสายไฟเพิ่มเติม SMC กระบอกยึดอัตโนมัติ อุโมงค์สล็อตยกขึ้นเพื่อปกป้องอิเล็กโทรด

3. เครื่องป้อนลวดแบบ Cross ที่มีความจุ 1T ใช้มอเตอร์และตัวลดสำหรับการป้อนจำนวนมาก เซอร์โวมอเตอร์ช่วยให้มั่นใจได้ว่าสายไฟจะตกลงมาอย่างแม่นยำและมีเสถียรภาพด้วยแรงบิดขนาดใหญ่

4. การดึงตาข่ายขับเคลื่อนด้วยเซอร์โวมอเตอร์พร้อมตัวลด กระบอกสูบ SMC ควบคุมการยกตะขอ และ PLC จะปรับระยะห่างของสายไฟผ่านหน้าจอสัมผัส

5. ระบบควบคุม PLC ช่วยให้มั่นใจได้ถึงการทำงานอัตโนมัติที่แม่นยำของเครื่องจักรทั้งหมด ช่วยให้การตั้งค่าพารามิเตอร์ทำได้ง่าย การตรวจสอบแบบเรียลไทม์ และประสิทธิภาพที่เสถียร

6. มีประสิทธิภาพและรวดเร็ว: การเชื่อมอัตโนมัติช่วยเพิ่มประสิทธิภาพการผลิตและลดต้นทุนค่าแรง
7. คุณภาพการเชื่อมที่มั่นคง: การเชื่อมที่แข็งแกร่งและการเชื่อมต่อที่สม่ำเสมอทำให้มั่นใจได้ถึงความแข็งแรงและความทนทานของตาข่าย
8. การควบคุมที่แม่นยำ: ระบบ PLC ปรับพารามิเตอร์การเชื่อมสำหรับการเชื่อมที่มีความแม่นยำสูงและการควบคุมมิติ
9. การประหยัดพลังงานและเป็นมิตรกับสิ่งแวดล้อม: การออกแบบที่สมเหตุสมผลจะช่วยลดการใช้พลังงานและก๊าซ ส่งผลให้การดำเนินงานประหยัดมากขึ้น
10. การใช้งานง่าย: อินเทอร์เฟซควบคุมหน้าจอสัมผัสช่วยให้ตั้งค่าและตรวจสอบสถานะการผลิตได้ง่าย
11. การใช้งานที่หลากหลาย: รองรับข้อกำหนดเหล็กเส้นที่หลากหลายเพื่อตอบสนองความต้องการของโครงการที่หลากหลาย

ข้อดีของเครื่องเชื่อมตาข่ายเสริมแรง 5-12 มม. / เครื่องเชื่อมแผงตาข่ายเสริมคอนกรีต BRC

1. การดึงอุปกรณ์ตาข่าย

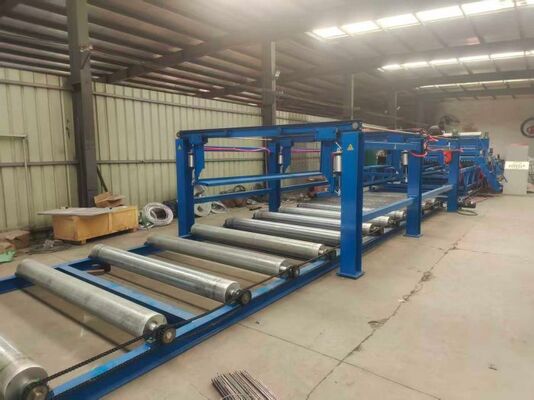

เป็นการดึงลวดเชื่อมที่เชื่อมออกจากตาข่ายตามพารามิเตอร์ที่กำหนดโดยโปรแกรม และตามความยาวของตาข่าย มันสามารถรับรู้ตาข่ายดึงแบบลูกสูบหลายอัน จนกว่าตาข่ายทั้งหมดจะถูกดึงออกจนหมด ประกอบด้วยสี่ส่วน: โครงด้านล่าง, โครงตาข่ายดึงแบบเคลื่อนย้ายได้, รถตาข่ายแบบดึงและท่อตาข่ายรองรับ

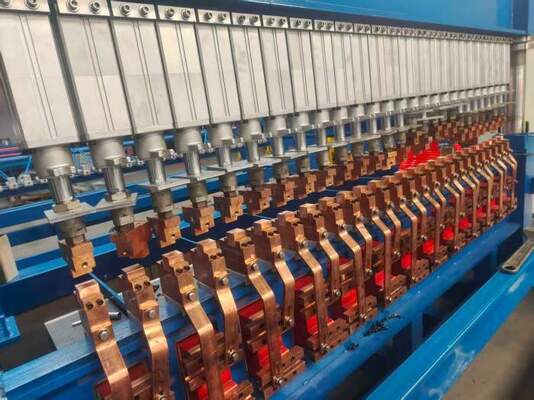

2. อิเล็กโทรดขึ้นและลงทั้งหมดใช้ CuCrZr พิเศษ การนำไฟฟ้า ความแข็ง และความต้านทานการสึกหรอทั้งหมดดีมาก เวลาการเปลี่ยนแปลงของเซลล์ตามยาวจะลดลงเหลือประมาณ 30 วินาที อิเล็กโทรดเชื่อมถูกขับเคลื่อนโดยแกนหมุนที่ผ่านข้อเหวี่ยง และติดตั้งด้วยแรงดันสปริงที่ปรับได้ โครงสร้างนี้ไม่ได้รับผลกระทบจากสภาพอากาศและการบำรุงรักษาและการใช้งานที่สะดวก
และอิเล็กโทรดขึ้นและลงทั้งสองใช้ระบบระบายความร้อนด้วยน้ำ จึงช่วยลดความร้อนของอิเล็กโทรดบนและล่างเมื่อเครื่องทำงาน และสามารถทำงานได้ต่อเนื่อง 24 ชั่วโมง

3. ถังล้มอัตโนมัติแบบ Cross Wire
อุปกรณ์นี้เป็นอุปกรณ์ป้อนชนิดหนึ่งซึ่งสามารถส่งลวดเหล็กที่ตัดไว้ล่วงหน้าไปยังตำแหน่งอิเล็กโทรดเชื่อมของเครื่องเชื่อมตาข่ายตามความต้องการในการเชื่อม สามารถเก็บลวดข้ามที่ตัดไว้ล่วงหน้าได้ประมาณ 1 ตัน ซึ่งช่วยลดความเข้มของการป้อนบ่อยครั้งได้อย่างมาก
ก) ถังนี้ประกอบด้วยแท่น บันได 2 ขั้น ถังล้ม โดยทั้งหมดได้รับการติดตั้งบนชั้นวางตาข่ายแบบดึงไปข้างหน้าและข้างหลัง
b) มีบันไดทั้งสองด้านของแท่นเพื่อให้ใช้งานง่าย
c) ถังที่ตกลงมาใช้ล้อร่องรูปแผ่นดิสก์เพื่อหยิบลวดออกมาอย่างแม่นยำ ตามความต้องการในการเชื่อม ลวดเหล็กขวางแต่ละเส้นจะถูกป้อนเข้าไปในตำแหน่งของตัวดันอย่างสม่ำเสมอทีละเส้น กำลังไฟของลวดตกอยู่ที่ 13.5 N.M สเต็ปมอเตอร์
d) มีการติดตั้งชุดลูกตุ้มวางตำแหน่งลวดเหล็กไขว้ที่ตำแหน่งกดของผู้ดันในคานล่างของเครื่องเชื่อมตาข่ายเพื่อให้แน่ใจว่าลวดเหล็กไขว้มีความสม่ำเสมอ พลังการปรบมือคือกระบอกสูบสามแกนที่มีเส้นผ่านศูนย์กลางกระบอกสูบ 40 มม.

4. การจัดแนวสายไฟและอุปกรณ์ให้อาหารอัตโนมัติ

อุปกรณ์ให้อาหารอัตโนมัติ Line Wires จะส่งลวดเกลียวแบบแมนนวลไปยังตำแหน่งอิเล็กโทรดเชื่อมของเครื่องเชื่อมตาข่ายหลักโดยอัตโนมัติ เพื่ออำนวยความสะดวกให้กับเครื่องเชื่อมตาข่ายหลักในการทำให้กระบวนการเชื่อมเสร็จสมบูรณ์ เมื่อรถป้อนสายไฟป้อนอัตโนมัติ กลุ่มสายไฟถัดไปจะถูกเตรียมด้วยตนเอง ซึ่งสามารถตระหนักถึงการผลิตเครื่องเชื่อมตาข่ายหลักโดยไม่ต้องปิดเครื่อง และปรับปรุงประสิทธิภาพการผลิตได้อย่างมาก

ก) ประกอบด้วยรถป้อนสายไฟ อุปกรณ์จัดตำแหน่ง ลูกกลิ้งลวดด้านหน้าและด้านหลัง และโครงรถป้อน
b) มีอุปกรณ์จับยึดสายไฟขนาด 16-26 ชิ้นซึ่งติดตั้งอยู่บนลำแสงของรถป้อนสายไฟและกระบอกสูบอากาศจะรับรู้การกระทำของการหนีบ
c) อุปกรณ์จัดตำแหน่งสายไฟเลื่อนขึ้นและลง ก่อนที่จะทำการร้อยสายไฟด้วยตนเอง อุปกรณ์จัดตำแหน่งและกำหนดตำแหน่งจะถูกยกขึ้นเพื่อให้แน่ใจว่าความยาวของสายไฟทั้งหมดมีความสม่ำเสมอ

พารามิเตอร์ทางเทคนิคของเครื่องเชื่อมตาข่ายเสริมแรงขนาด 5-12 มม. / เครื่องเชื่อมแผงตาข่ายเสริมคอนกรีต BRC

การใช้ตาข่ายเสริมแรง

1.การก่อสร้าง: การเสริมแรงสำหรับพื้น ผนัง แผ่นพื้น และหลังคา
2.โครงการถนน: ใช้ในทางหลวง สะพาน และอุโมงค์เพื่อเสริมคอนกรีต
3.การอนุรักษ์น้ำ: การเสริมสร้างเขื่อน อ่างเก็บน้ำ และลาดคลอง
4. การสนับสนุนการขุด: ใช้ในอุโมงค์และทางเดินใต้ดินเพื่อความปลอดภัย
5.พื้นอุตสาหกรรม : การเสริมแรงพื้นโรงงานและคลังสินค้า
6.ส่วนประกอบสำเร็จรูป: กรอบสำหรับผลิตภัณฑ์คอนกรีตสำเร็จรูป เช่น ท่อและท่อระบายน้ำ

รูปถ่ายของเครื่องเชื่อมตาข่ายเสริมแรงขนาด 5-12 มม. / เครื่องเชื่อมแผงตาข่ายเสริมคอนกรีต BRC
