บทนำของเครื่องเชื่อมลวดตาข่าย

9. หม้อแปลงไฟฟ้าต้องมีขนาดอย่างน้อย 160KVA เพื่อจ่ายไฟให้กับเครื่องจักรที่ทำงานและระยะห่างระหว่างหม้อแปลงไฟฟ้ากับตัวเครื่องภายใน 100 ม.

10. วัสดุ: เหมาะสำหรับลวดคาร์บอนต่ำ, ลวดสังกะสี

รายละเอียดของเครื่องเชื่อมลวดตาข่าย

1. อุปกรณ์ป้อนลวดตามยาว

ระบบป้อนลวดตามยาวเป็นดีไซน์ใหม่ ซึ่งสามารถวางสายไฟตามยาวได้อย่างรวดเร็วและแม่นยำ มีสัญญาณเตือนอัตโนมัติในกรณีที่เกิดข้อผิดพลาด ลวดตามยาวพร้อมถังบรรจุล่วงหน้า ซึ่งสามารถบรรทุกสายไฟได้ 1,500 กก.

2. อุปกรณ์ดันลวดตามยาว

อุปกรณ์ดันลวดตามยาวนี้ได้รับการออกแบบมาเป็นพิเศษเพื่อให้ลวดตามยาวไปถึงตำแหน่งที่ระบุอย่างแม่นยำและให้แน่ใจว่ามาตรฐานกริดไม่มีข้อผิดพลาด

3. การเชื่อมต่อระหว่างหม้อแปลงเชื่อมและอิเล็กโทรดใช้บล็อกทองแดงแทนใบทองแดงอ่อนซึ่งมีคุณภาพและเอฟเฟกต์การนำไฟฟ้าที่ดีกว่า

4. อิเล็กโทรดและฐานทองแดงทั้งหมดทำจากทองแดงโครเมียมสูง (CuCrZr) ซึ่งเป็นวัสดุโลหะผสมพิเศษที่มีความต้านทานการสึกหรอและทนต่ออุณหภูมิสูง เพิ่มอายุการใช้งานของอิเล็กโทรด

5. การดึงอุปกรณ์ตาข่าย (โดยการควบคุมกระบอกลมเซอร์โวมอเตอร์)

การดึงตาข่ายซ้ำๆ คือการดึงลวดเชื่อมออกจากตะแกรงตาม

พารามิเตอร์ที่กำหนดโดยโปรแกรม และตามความยาวของตาข่าย มันสามารถรับรู้ถึงการดึงตาข่ายซ้ำๆ เพื่อให้ตาข่ายทั้งหมดถูกดึงออกมาจนหมด

6. อุปกรณ์ดันตาข่าย

อุปกรณ์ดันตาข่ายนี้ใช้เพื่อดันแผงตาข่ายใต้เครื่องดัด

7. เครื่องดัดอัตโนมัติ

เครื่องดัดนี้สามารถดัดแผงตาข่ายแบบออนไลน์ได้โดยอัตโนมัติ ประหยัดแรงงานและให้ประสิทธิภาพสูง

8. การดึงอุปกรณ์ตาข่ายหลังจากดัดตาข่าย

อุปกรณ์ดึงตาข่ายดึงแผงรั้ว 3D ออกมาหลังจากดัด

9. อุปกรณ์รั้วตาข่ายซ้อนอัตโนมัติ

อุปกรณ์ซ้อนตาข่ายสามารถซ้อนตาข่ายรั้ว 3 มิติได้อย่างแม่นยำ อำนวยความสะดวกในการบรรจุและลดต้นทุนค่าแรง สามารถปรับความสูงของการซ้อนตาข่ายได้อย่างชาญฉลาด

10. อุปกรณ์ป้อนลวดแบบไขว้

สเต็ปเปอร์มอเตอร์ขับเคลื่อนอุปกรณ์ประเภทดิสก์เพื่อวางสายตามขวางโดยอัตโนมัติ อุปกรณ์สายขวางของร้านค้ามีความจุมากขึ้นสามารถรับสายได้สูงสุด 1.5 ตัน

ถังลวดแบบไขว้เป็นอุปกรณ์ป้อนอาหารที่ส่งและตัดเหล็กที่มีความยาวคงที่ให้ตรง แท่งเข้าไปในตำแหน่งอิเล็กโทรดเชื่อมของเครื่องเชื่อมหลักตามการเชื่อม ความต้องการ คุณลักษณะที่ใหญ่ที่สุดของฮอปเปอร์นี้คือมีไซโลจัดเก็บแบบลวดไขว้และอุปกรณ์ป้อนอัตโนมัติ ความจุประมาณ 1.5 ตัน ซึ่งลดการใช้มือ การให้อาหารและวัสดุทุติยภูมิและปรับปรุงประสิทธิภาพการผลิต

ถังนี้ประกอบด้วยบันไดแพลตฟอร์ม ถังเก็บของ และถังล้ม ซึ่งติดตั้งอยู่บนโครงดึงตาข่ายหมุนเวียนมีบันไดทั้งสองด้านของแท่นกระโดดเพื่อให้ใช้งานได้ง่าย ถังเก็บของมีชุดลูกกลิ้งมอเตอร์แม่เหล็ก เมื่อหมุนเหล็ก แท่งจะถูกดูดซับบนลูกกลิ้งและส่งไปยังถังปิดและถังจัดเก็บ ถังเก็บวัสดุมีสวิตช์ตรวจจับตำแหน่งเพื่อควบคุมว่า จำเป็นต้องมีวัสดุเพิ่มเติมตามปริมาณวัสดุที่เตรียมไว้ ถังที่ตกลงมาจะใช้มัดรูปแผ่นดิสก์เพื่อยึดลวดไว้อย่างแม่นยำ และป้อนลวดขวางแต่ละเส้นให้เท่ากันในตำแหน่งดันทีละเส้นตามความต้องการในการเชื่อม พลังของการยึดสายไฟคือสเต็ปเปอร์มอเตอร์ 13.5Nm

พารามิเตอร์ทางเทคนิคของเครื่องเชื่อมลวดตาข่าย

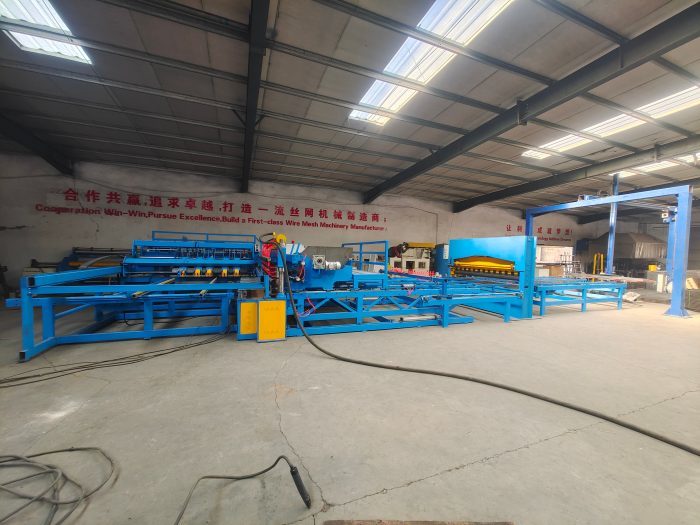

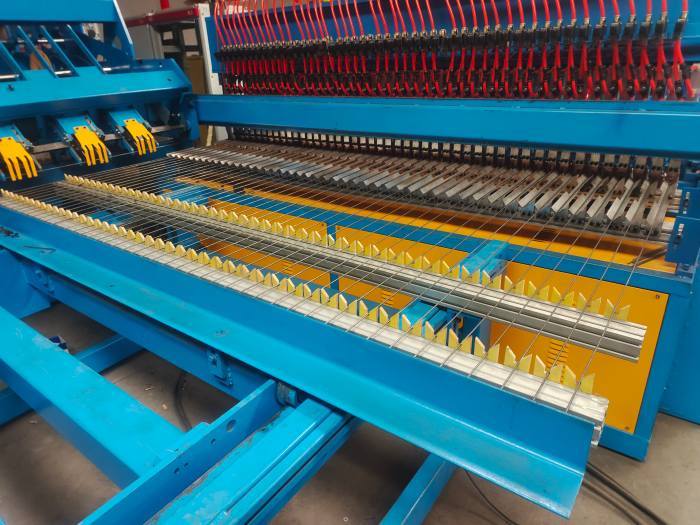

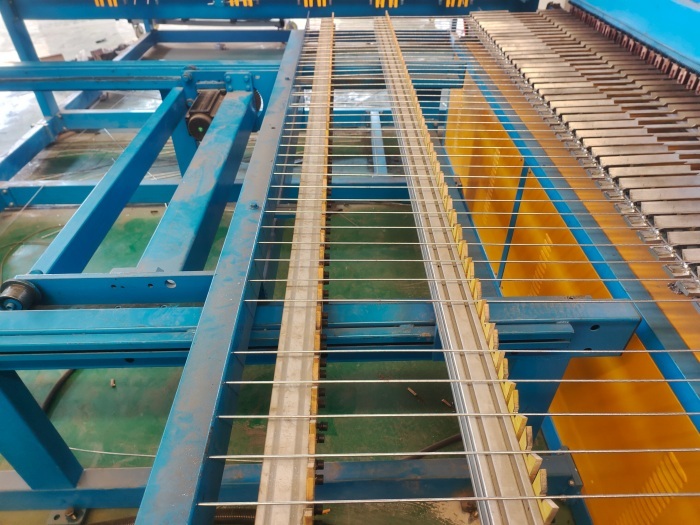

รูปถ่ายของเครื่องเชื่อมลวดตาข่าย
