เครื่องเชื่อมตาข่ายลวดแบบนิวแมติก ขนาดเหล็กเส้น 4-8 มม. ความยาว 6 เมตร

เครื่องเชื่อมตาข่ายลวดแบบนิวแมติกสำหรับเหล็กเส้นขนาด 4-8 มม. ความยาว 6 ม.

แนะนำเครื่องเชื่อมตาข่ายลวด

เครื่องเชื่อมตาข่ายลวดควบคุมด้วยคอมพิวเตอร์และตัวควบคุมโปรแกรม PLC ให้ระบบอัตโนมัติระดับสูง สามารถเชื่อมวัสดุได้หลากหลาย รวมถึงเหล็กข้ออ้อยแบบรีดร้อน เหล็กข้ออ้อยแบบรีดเย็น เหล็กกลมรีดร้อน และเหล็กกลมรีดเย็น ให้ความยืดหยุ่นในการใช้งานสูง การเชื่อมสามารถทำได้ในขั้นตอนเดียวหรือหลายขั้นตอน ขึ้นอยู่กับการใช้พลังงานของผู้ใช้ เครื่องมีดีไซน์แบบโมดูลาร์ที่ช่วยให้ปรับเปลี่ยนคุณสมบัติได้ง่ายและบำรุงรักษาสะดวก ระบบเชื่อม รวมถึงหม้อแปลงเชื่อม ไทริสเตอร์ และอิเล็กโทรดบน/ล่าง ใช้ระบบระบายความร้อนด้วยน้ำแบบบังคับ พร้อมอุปกรณ์ป้องกันการไหล ทำให้สามารถทำงานต่อเนื่องได้อย่างน่าเชื่อถือ แรงดันระบบนิวแมติกสามารถปรับได้ไม่จำกัด ทำให้ตอบสนองต่อการเปลี่ยนแปลงคุณสมบัติของเหล็กเส้นได้อย่างรวดเร็ว แรงดันในการเชื่อมคงที่และสม่ำเสมอ รับประกันคุณภาพการเชื่อมที่ดีเยี่ยมในทุกจุด เมื่อผลิตตาข่ายขนาดมาตรฐานคงที่ ไม่จำเป็นต้องปรับตำแหน่งของอิเล็กโทรดบนและล่าง ช่วยขจัดความยุ่งยากในการปรับระยะห่างที่ใช้เวลานาน และช่วยเพิ่มประสิทธิภาพการทำงานได้อย่างมาก

คุณสมบัติเครื่องเชื่อมตาข่ายลวด

1. ชุดป้อนลวดขวาง (ตัดสำเร็จ)

ติดตั้งอยู่ด้านบนของอุปกรณ์ตั้งตาข่าย ประกอบด้วยแท่นเดิน ชุดวางลวดขวาง อุปกรณ์กระจายลวด และอุปกรณ์ป้อนลวด อุปกรณ์กระจายลวดและอุปกรณ์ป้อนลวดขับเคลื่อนด้วยระบบนิวแมติกภายใต้การควบคุมของระบบไฟฟ้า

ป้อนลวดขวางอัตโนมัติโดยไม่ต้องใช้แรงงานคน ออกแบบมาสำหรับลวดขวางที่ป้อนจากลวดที่ตัดสำเร็จแล้ว

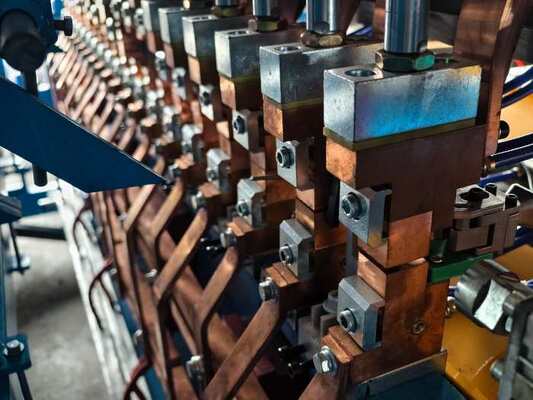

2. ระบบเชื่อม

ระบบเชื่อมประกอบด้วยโครง เครื่องเชื่อมแบบกด กระบอกสูบแรงดัน ชุดอิเล็กโทรดบน ชุดอิเล็กโทรดล่าง อุปกรณ์กำหนดตำแหน่งลวดขวางด้วยแม่เหล็ก ชุดยกตาข่าย ชุดจับยึดลวดตามแนว ระบบนิวแมติก ระบบระบายความร้อนด้วยน้ำ และอะไหล่อื่นๆ วัสดุเชื่อม: ลวดรีดเย็น ลวดกลมรีดเย็น ลวกรีดร้อน

3. กระบอกสูบกำลังเชื่อม
กระบอกสูบพิเศษที่ออกแบบมาเฉพาะสำหรับกระบอกสูบกำลังเชื่อมของเครื่องนี้ ซึ่งเหมาะอย่างยิ่งสำหรับเครื่องเชื่อมตาข่ายเหล็ก
ข้อดีคือความเร็วในการเชื่อมที่รวดเร็ว รอยต่อที่แข็งแรง และอายุการใช้งานที่ยาวนาน

4. อุปกรณ์ดึงตาข่าย

ใช้สำหรับดึงลวดขวางที่เชื่อมออกจากตาข่ายตามพารามิเตอร์ที่ตั้งโปรแกรมไว้ และตามความยาวของตาข่าย สามารถดึงตาข่ายเข้าออกหลายครั้ง จนกว่าตาข่ายทั้งหมดจะถูกดึงออกจนสมบูรณ์
ประกอบด้วยสี่ส่วน: โครงด้านล่าง โครงดึงตาข่ายแบบเคลื่อนที่ รถดึงตาข่าย และท่อรองรับตาข่าย

ข้อดีของเครื่องเชื่อมตาข่ายลวด

1. บำรุงรักษาเครื่องได้ง่าย ปัญหาเครื่องน้อยลง
2. แรงดันในการเชื่อมเท่ากันทุกจุดเชื่อม รับประกันคุณภาพการเชื่อม
3. กำลังเชื่อมเพียงพอสำหรับเชื่อมเหล็กเส้นสูงสุด 12 มม.
4. ความเร็วในการเชื่อมสูงสุด 80-100 ครั้ง/นาที
5. สำหรับอิเล็กโทรดเชื่อม ไม่จำเป็นต้องทำงาน เพียงแค่ถอดวาล์วแม่เหล็กไฟฟ้าออก
6. วาล์วลดแรงดันความแม่นยำ ข้อผิดพลาด ±0.5% อัตราการไหลสูง

รายละเอียดทางเทคนิคเครื่องเชื่อมตาข่ายลวด

การใช้งานเครื่องเชื่อมตาข่ายลวด

ตาข่ายเสริมแรงสามารถนำไปใช้ในโครงสร้างคอนกรีตเสริมแรง เช่น อาคารพาณิชย์หลายชั้นและอาคารสูงในเหมืองถ่านหิน ลู่วิ่งสนามบิน ทางหลวง อุโมงค์ สะพาน ท่อคอนกรีต ฐานเขื่อน เสาโกดัง และถังบำบัดน้ำเสีย
ตาข่ายเสริมแรงยังใช้สำหรับรั้วกั้นในถนน สะพาน สนามบิน สวนสาธารณะ สถานที่สาธารณะ พลาซ่า ทางด่วน รถไฟ ถนน โรงงาน และพื้นที่อื่นๆ

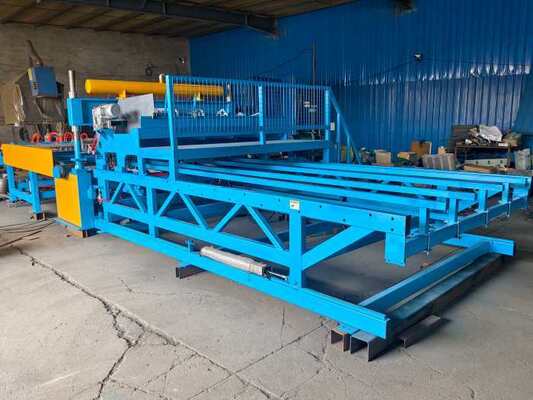

รูปภาพเครื่องเชื่อมตาข่ายลวด
